W jaki sposób producenci elementów konstrukcji stalowych, które można dostosować do różnych zestawów wyposażenia, mogą zoptymalizować konstrukcję elementów konstrukcji stalowych, aby poprawić nośność i lekkość?
w dostosowywanie i produkcja elementów konstrukcji stalowych do kompletnych zestawów urządzeń Optymalizacja projektu konstrukcyjnego w celu jednoczesnej poprawy nośności i uzyskania lekkości jest podstawową kwestią zrównoważenia wydajności, kosztów i wydajności. Proces ten wymaga połączenia właściwości materiału, zasad mechanicznych, procesów produkcyjnych i rzeczywistych warunków pracy, aby osiągnąć cel poprzez systematyczną strategię projektowania. Poniżej szczegółowy opis konkretnych metod z wielu wymiarów:
1. Optymalizacja na podstawie właściwości materiału: Wybierz odpowiedni „podkład”, aby uzyskać dwukrotnie lepszy wynik przy połowie wysiłku
Wybór i rozsądne zastosowanie materiałów są warunkami wstępnymi optymalizacji konstrukcji. Wytrzymałość, wytrzymałość, gęstość i inne parametry różnych stali znacznie się różnią i muszą być dokładnie dopasowane zgodnie z wymaganiami nośności komponentów, środowiskiem pracy i innymi czynnikami.
Zastosowanie stali o wysokiej wytrzymałości: Stosowanie niskostopowej stali o wysokiej wytrzymałości i wyższej granicy plastyczności (takiej jak Q355, Q460 itp.) może zmniejszyć grubość materiału przy tych samych warunkach nośności i bezpośrednio zmniejszyć ciężar własny konstrukcji. Na przykład belka nośna została pierwotnie zaprojektowana do wykorzystania stali Q235 o grubości 20 mm. Po zastosowaniu stali Q355 grubość można zmniejszyć do 16 mm, ciężar zmniejszyć o 20%, a nośność nie ulega zmianie.
Zróżnicowany rozkład materiałów: zgodnie z charakterystyką naprężeń każdej części konstrukcji, w obszarach narażonych na duże naprężenia stosuje się materiały o wysokiej wytrzymałości, a w obszarach o niskim naprężeniu stosuje się materiały zwykłe, aby uzyskać „dobrą stal na ostrzu”. Na przykład w częściach podstawy sprzętu obciążonych naprężeniami zastosowano stal o wysokiej wytrzymałości, podczas gdy w pomocniczej części nośnej zastosowano zwykłą stal węglową, co może nie tylko zapewnić ogólną wytrzymałość, ale także kontrolować koszt i wagę.
Poszukiwanie nowych materiałów: W scenariuszach o wyjątkowo wysokich wymaganiach dotyczących lekkości (takich jak konstrukcje stalowe sprzętu mobilnego) stopy aluminium lub materiały kompozytowe (takie jak materiały kompozytowe na bazie żywicy wzmocnionej włóknem węglowym) można zastosować w częściach nienośnych, tworząc konstrukcję hybrydową ze stalą. Należy jednak zwrócić uwagę na metody łączenia i kompatybilność różnych materiałów, aby uniknąć uszkodzeń konstrukcyjnych spowodowanych korozją elektrochemiczną lub niedopasowaniem właściwości mechanicznych.
2. Optymalizacja topologiczna formy konstrukcyjnej: zwiększenie „wydajności” przenoszenia sił
Optymalizacja topologiczna polega na znalezieniu optymalnej postaci rozkładu materiałów zgodnie z obciążeniami i ograniczeniami w danej przestrzeni projektowej za pomocą algorytmów matematycznych, tak aby osiągnąć „usunięcie żużlu i zachowanie esencji” oraz zapewnić nośność przy jednoczesnej redukcji masy.
Usuń zbędne materiały: Użyj oprogramowania do analizy elementów skończonych (FEA), aby zasymulować stan naprężenia konstrukcji, zidentyfikować „zbędne obszary” o niższych naprężeniach i wyciąć je. Na przykład tradycyjna konstrukcja kolumn urządzeń to przeważnie solidna konstrukcja. Po optymalizacji topologicznej można go zaprojektować jako pustą kratownicę lub cienkościenną konstrukcję z żebrami wzmacniającymi, zachowującą wystarczającą ilość materiału w punkcie koncentracji naprężeń, redukującą materiał w obszarze nienaprężonym, redukującą ciężar o ponad 30% i poprawiającą sztywność.
Odniesienie do struktury bionicznej: Struktury biologiczne w przyrodzie (takie jak plastry miodu i kości ptaków) charakteryzują się „lekkością i dużą wytrzymałością”, a ich zasady można zastosować do projektowania konstrukcji stalowych. Na przykład panel platformy sprzętowej został zaprojektowany jako struktura warstwowa o strukturze plastra miodu, a warstwa rdzenia wykorzystuje cienkościenną stal, co nie tylko zmniejsza wagę, ale także poprawia ogólną nośność poprzez efekt rozproszonego obciążenia struktury o strukturze plastra miodu.
Optymalizacja kształtu przekroju: Geometryczny kształt przekroju elementu ma znaczący wpływ na nośność. Przy tym samym polu przekroju poprzecznego momenty bezwładności i moduł przekroju przekrojów w kształcie litery I, skrzynkowych i okrągłych są większe, a odporność na zginanie i skręcanie jest lepsza. Na przykład wał napędowy wykorzystuje wydrążoną okrągłą rurę zamiast litej okrągłej stali, a odporność na skręcanie jest zasadniczo taka sama, gdy ciężar jest zmniejszony o 50%; w belce poprzecznej zastosowano przekrój w kształcie litery I zamiast przekroju prostokątnego, a nośność na zginanie można zwiększyć o 40% przy tej samej masie własnej.
3. Optymalizacja metod łączenia: Zmniejsz „dodatkowe obciążenie” i popraw ogólną sztywność
Węzeł łączący jest słabym ogniwem konstrukcji stalowej. Nierozsądny sposób połączenia zwiększy ciężar, zmniejszy ogólną sztywność, a nawet spowoduje koncentrację naprężeń. Optymalizacja projektu połączenia musi uwzględniać wytrzymałość, lekkość i wykonalność konstrukcji.

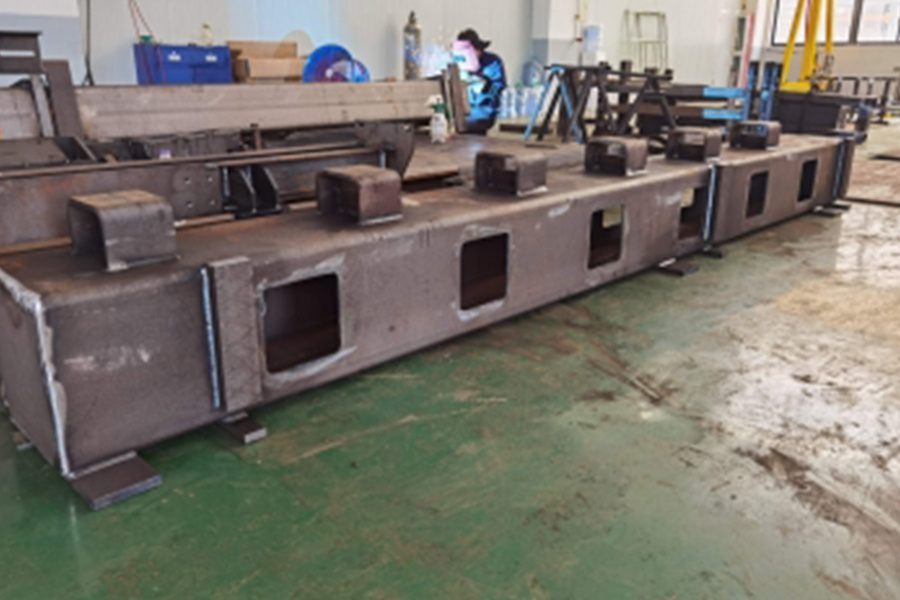

Optymalizacja połączeń spawanych: Stosuj spoiny ciągłe zamiast spoin przerywanych, aby zmniejszyć całkowitą długość spoiny, zapewniając jednocześnie wytrzymałość połączenia; w przypadku połączeń z grubymi płytami należy stosować spoiny rowkowe zamiast spoin pachwinowych, aby zmniejszyć objętość spoiny i strefę wpływu ciepła oraz zmniejszyć dodatkowe naprężenia spowodowane odkształceniem spawania. Ponadto położenie spoin jest optymalizowane poprzez analizę elementów skończonych, aby uniknąć tworzenia się spoin w punktach koncentracji naprężeń i poprawić niezawodność węzłów.
Udoskonalona konstrukcja połączeń śrubowych: specyfikacje i ilość śrub są dokładnie obliczane w zależności od wielkości siły, aby uniknąć ślepego stosowania dużych specyfikacji lub zbyt wielu śrub. Na przykład połączenie kołnierzowe określonego sprzętu zostało pierwotnie zaprojektowane do użycia 12 śrub M20. Po analizie sił dostosowano ją do 8 śrub M18, co nie tylko spełniło wymagania wytrzymałościowe, ale także zmniejszyło zużycie materiału śrub i kołnierzy.

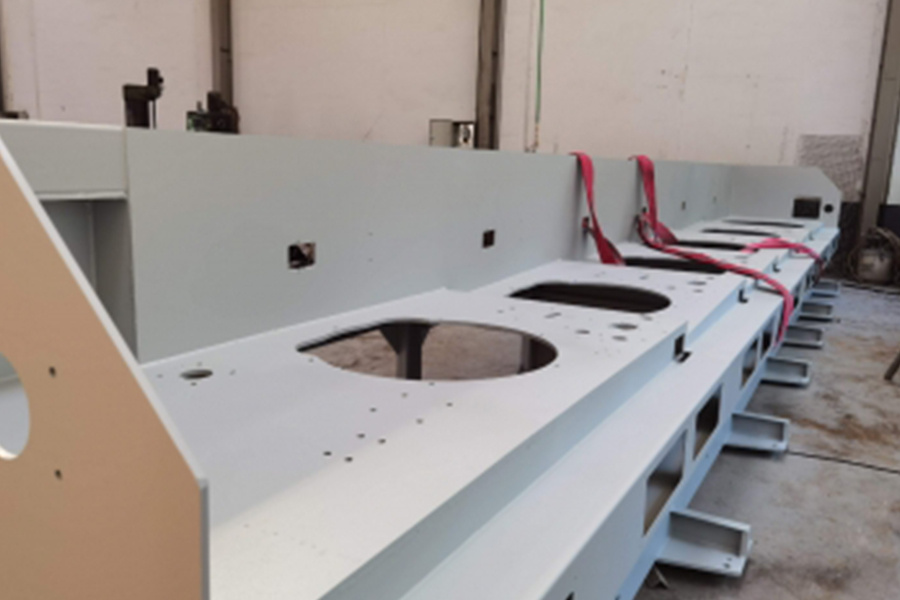

Zintegrowany proces formowania: w przypadku skomplikowanych komponentów stosuje się procesy gięcia, cięcia laserowego i wykrawania, aby zmniejszyć liczbę połączeń. Na przykład, jeśli konstrukcja ramy urządzenia jest połączona wieloma stalowymi płytami, zwiększy się ciężar spoin i złączy. Jednakże, zaginając całą stalową płytę w korpus ramy za pomocą dużej giętarki, można zmniejszyć o 70% punktów łączenia, wagę o 15% i znacznie poprawić ogólną sztywność.
4. Wzmocnienie sztywności i stabilności: Unikaj „niestabilności spowodowanej lekkością”
Lekka konstrukcja musi opierać się na zapewnieniu sztywności i stabilności konstrukcji, w przeciwnym razie nośność może zawieść na skutek nadmiernych odkształceń lub niestabilności.
Rozsądne rozmieszczenie żeber wzmacniających: Żebra wzmacniające (takie jak żebra w kształcie litery U i w kształcie litery L) są osadzone na powierzchni cienkościennych elementów w celu poprawy lokalnej sztywności poprzez zmianę momentu bezwładności przekroju. Na przykład cienka płytowa obudowa urządzenia łatwo ulega odkształceniu pod równomiernym obciążeniem. Po dodaniu wzdłużnych i poprzecznych żeber wzmacniających wzdłuż kierunku działania siły, sztywność można zwiększyć o ponad 50% przy wzroście zużycia materiału o 5%.
Weryfikacja i regulacja stateczności: W przypadku smukłych prętów, elementów cienkościennych i innych elementów podatnych na niestabilność należy sprawdzić ich stabilność za pomocą wzoru Eulera. W razie potrzeby dodaje się podparcie boczne lub dostosowuje kształt przekroju poprzecznego (np. zmieniając przekrój prostokątny na przekrój w kształcie litery I), aby zwiększyć krytyczne obciążenie niestabilności bez zwiększania zbyt dużego ciężaru.
Rozsądne zastosowanie napięcia wstępnego: W przypadku elementów nośnych połączonych śrubami stosuje się odpowiednie napięcie wstępne, aby zapewnić ścisłe dopasowanie złącza, zmniejszyć względne odkształcenie podczas pracy i poprawić ogólną sztywność. Na przykład śruby łączące pomiędzy gniazdem łożyska a podstawą urządzenia mogą zwiększyć sztywność powierzchni złącza o 20% ~ 30% po zastosowaniu napięcia wstępnego.
5. Połączenie symulacji i eksperymentu: Wykorzystaj dane, aby „eskortować” efekt optymalizacji
Optymalizacja konstrukcji nie może opierać się wyłącznie na doświadczeniu, ale musi zostać zweryfikowana poprzez analizę symulacyjną i testy fizyczne, aby zapewnić niezawodność schematu projektowego.
Analiza symulacji elementów skończonych: Na etapie projektowania wykorzystuje się oprogramowanie ANSYS, ABAQUS i inne w celu ustalenia trójwymiarowego modelu do symulacji rozkładu naprężeń, odkształceń i trwałości zmęczeniowej przy różnych obciążeniach i warunkach pracy. Parametry konstrukcyjne (takie jak grubość ścianki, położenie blachy żebrowej i rozmiar przekroju poprzecznego) są dostosowywane w wielu iteracjach, aż do znalezienia punktu równowagi pomiędzy „lekkością” a „wysoką wytrzymałością”. Przykładowo obrotowe ramię robota spawalniczego po 5 rundach optymalizacji symulacyjnej zmniejszyło swoją masę o 25%, a maksymalne naprężenie o 10%, co w pełni spełnia wymagania użytkowe.
Weryfikacja testu fizycznego: Test obciążenia statycznego, test obciążenia dynamicznego i test zmęczenia są przeprowadzane na zoptymalizowanym prototypie w celu sprawdzenia jego rzeczywistej nośności i trwałości. Na przykład zoptymalizowana belka nośna jest ładowana i testowana za pomocą hydraulicznej maszyny badawczej, a jej granica plastyczności i obciążenie graniczne są rejestrowane, aby upewnić się, że nie jest niższe niż norma projektowa; Symulacja obciążenia dynamicznego podczas pracy urządzenia odbywa się za pomocą badania stołu wibracyjnego w celu sprawdzenia, czy konstrukcja nie rezonuje lub nie ulega nadmiernym odkształceniom.
Iteracyjny mechanizm doskonalenia: Informacje zwrotne dotyczące danych testowych do modelu symulacyjnego, modyfikowanie parametrów (takich jak właściwości materiału, warunki brzegowe) i dalsza optymalizacja projektu. Na przykład, jeśli podczas testu okaże się, że rzeczywiste odkształcenie elementu jest większe niż wynik symulacji, konieczne jest ponowne sprawdzenie, czy wiązania modelu są zgodne z rzeczywistą sytuacją i dostosowanie projektu konstrukcyjnego.
6. Współpraca pomiędzy procesem a projektem: Zwiększ efektywność „lądowania” projektu
Optymalizacja strukturalna musi uwzględniać wykonalność procesu produkcyjnego, w przeciwnym razie nawet najlepszy projekt będzie trudny do osiągnięcia. Producenci muszą połączyć możliwości własnego sprzętu i charakterystykę procesu, aby uwzględnić wymagania procesu na etapie projektowania.
Na przykład Jiaxing Dingshi Machinery Manufacturing Co., Ltd może wspierać przetwarzanie i produkcję złożonych konstrukcji za pomocą zaawansowanego sprzętu, takiego jak hala produkcyjna o powierzchni 15 000 metrów kwadratowych, duże centrum obróbcze bramowe o wymiarach 6 x 3,5 metra i maszyna do cięcia laserowego blachy o mocy 30 kW. Jej 20 profesjonalnych projektantów technicznych ma duże możliwości konwersji projektów rysunków i może dokładnie przekształcić zoptymalizowany projekt konstrukcyjny w gotowe rysunki procesowe, zapewniając wdrożenie optymalizacji topologii, doboru materiałów i innych rozwiązań w rzeczywistej produkcji - takich jak użycie 600-tonowej maszyny do gięcia w celu uzyskania zintegrowanego formowania dużych cienkościennych komponentów i ograniczenia łączenia; dzięki 50 różnego typu sprzętom spawalniczym i doskonałym umiejętnościom 60 certyfikowanych spawaczy gwarantuje się wytrzymałość i precyzję skomplikowanych spoin, zapewniając niezawodne wsparcie procesu optymalizacji konstrukcji.
