W kompleksowej usłudze spawania konstrukcji stalowych sprzętu, jak kontrolować odkształcenia spawalnicze i naprężenia szczątkowe?
w kompleksowa obsługa sprzętu do spawania konstrukcji stalowych , kontrolowanie odkształceń spawalniczych i naprężeń szczątkowych jest podstawowym ogniwem zapewniającym jakość produktu, co bezpośrednio wpływa na dokładność wymiarową, nośność i żywotność konstrukcji. Wymaga to pełnej kontroli procesu, od optymalizacji projektu, kontroli procesu, środków technicznych po kontrolę jakości, w połączeniu z zaawansowanym sprzętem i doświadczeniem zawodowym, aby osiągnąć dokładne zarządzanie procesem spawania.
1. Kontrola źródła na etapie projektowania
Łącznik konstrukcyjny stanowi pierwszą linię obrony zapobiegającą odkształceniom spawalniczym i naprężeniom szczątkowym. Naukowe projektowanie konstrukcji może zasadniczo zmniejszyć występowanie wad spawalniczych.
Rozsądny układ konstrukcyjny: Projektując rysunki, unikaj nadmiernej koncentracji lub przecinania się spoin i staraj się stosować struktury symetryczne, aby ciepło spawania było równomiernie rozłożone. Na przykład w przypadku konstrukcji stalowych dużego sprzętu złożone komponenty można rozłożyć na małe jednostki, a ogólne odkształcenie można zmniejszyć poprzez spawanie krok po kroku. Jiaxing Dingshi Machinery Manufacturing Co., Ltd ma 20 profesjonalnych fabrycznych projektantów technicznych z dużymi możliwościami konwersji projektów rysunków. Mogą łączyć potrzeby klienta na etapie projektowania, optymalizować układ spoin i zmniejszać ryzyko deformacji u źródła.
Optymalizuj kształt i rozmiar spoiny: Wybierz odpowiedni kształt spoiny (taki jak spoina pachwinowa, spoina czołowa) i kontroluj rozmiar spoiny. Zakładając spełnienie wymagań wytrzymałościowych, należy unikać niepotrzebnych grubych spoin, ponieważ im więcej wypełnienia metalem spoiny, tym większe ciepło i naprężenia powstające podczas spawania i tym poważniejsze odkształcenie. Zespół techniczny dokładnie obliczy parametry spoiny zgodnie z właściwościami materiału i warunkami naprężenia, aby zrównoważyć wytrzymałość i kontrolę odkształceń.
Zarezerwuj wielkość odkształcenia odwrotnego: zgodnie z doświadczeniem lub analizą symulacyjną, wielkość odkształcenia w przeciwnym kierunku jest wstępnie ustawiana podczas obróbki elementu, aby skompensować odkształcenie po spawaniu. Na przykład w przypadku odkształcenia zginającego, które może wystąpić po spawaniu, element jest wstępnie gięty w przeciwnym kierunku pod pewnym kątem podczas etapu cięcia lub gięcia, aby upewnić się, że rozmiar spełnia wymagania po spawaniu.
2. Dobór i obróbka wstępna materiału
Charakterystyka materiału i jakość obróbki wstępnej wpływają bezpośrednio na rozkład naprężeń i stopień odkształcenia podczas spawania.
Wybierz materiały o niskim naprężeniu: Daj pierwszeństwo stalom o dobrych właściwościach spawalniczych, takim jak stal niskowęglowa lub stal niskostopowa. Materiały te mają małą strefę wpływu ciepła spawania i niską tendencję do utwardzania, co może zmniejszyć powstawanie naprężeń spawalniczych. W procesie doboru materiałów zapewniamy profesjonalne rekomendacje materiałowe w oparciu o potrzeby klienta i charakterystykę projektu, aby zapewnić możliwość dostosowania materiału.
Ścisła obróbka wstępna materiału: Przed spawaniem stal jest wyrównywana, zardzewiała i odprężana. Na przykład zgorzelina tlenkowa i rdza na powierzchni stali są usuwane za pomocą śrutownicy, aby zapewnić jakość spawania; w przypadku grubych blach lub materiałów poddawanych naprężeniom wewnętrznym podczas walcowania można przeprowadzić wyżarzanie, aby wyeliminować naprężenia wewnętrzne i uniknąć odkształceń spowodowanych nakładaniem się naprężeń podczas spawania.
3. Precyzyjna kontrola parametrów procesu spawania
Parametry procesu w procesie spawania są kluczem do kontrolowania odkształceń i naprężeń i muszą być dokładnie ustawione w zależności od materiału, rozmiaru elementu i kształtu spoiny.
Wybór źródła ciepła i kontrola energii: Różne metody spawania (takie jak spawanie łukowe, spawanie łukiem krytym i spawanie laserowe) generują różną koncentrację ciepła i energię wejściową. W przypadku cienkich blach lub elementów łatwo odkształcających się można zastosować spawanie laserowe w celu zmniejszenia strefy wpływu ciepła poprzez koncentrację źródła ciepła; w przypadku spawania grubych blach stosuje się spawanie wielowarstwowe i wieloprzejściowe, aby kontrolować dopływ ciepła każdej warstwy spoiny, aby uniknąć odkształceń spowodowanych nadmiernym pojedynczym nagrzewaniem.
Optymalizacja sekwencji spawania: Rozsądna sekwencja spawania może skutecznie rozproszyć naprężenia i zmniejszyć odkształcenia. Na przykład w przypadku konstrukcji symetrycznych metodę spawania symetrycznego stosuje się do spawania naprzemiennego od środka do obu stron, aby zrównoważyć siły po obu stronach elementu; w przypadku skomplikowanych elementów najpierw spawane są spoiny o dużym skurczu, a następnie spawane są spoiny o małym skurczu, aby stopniowo uwolnić naprężenia. Jiaxing Dingshi Machinery Manufacturing Co., Ltd zatrudnia 60 certyfikowanych spawaczy, z czego 6 liderów zespołów ma ponad 8-letnie doświadczenie i potrafi sformułować optymalną sekwencję spawania zgodnie z charakterystyką komponentów, aby zapewnić standaryzację realizacji procesu.
Dopasowanie prędkości spawania do prądu i napięcia: Zbyt duża prędkość spawania doprowadzi do niewystarczającej penetracji, natomiast zbyt mała zwiększy dopływ ciepła; zbyt duży prąd i napięcie łatwo spowoduje odpryski i przepalenia, natomiast zbyt mały prąd i napięcie spowoduje, że spawanie będzie niestabilne. Zespół techniczny określi najlepsze parametry poprzez spawanie próbne, a spawacze będą ściśle wdrażać je w rzeczywistym spawaniu, korzystając jednocześnie z cyfrowego systemu sterowania sprzętu spawalniczego, aby uzyskać stabilne parametry wyjściowe.
4. Rozsądne korzystanie z urządzeń
Uchwyt jest ważnym środkiem pomocniczym do kontroli odkształceń spawalniczych. Ogranicza swobodne odkształcanie się podczas spawania poprzez wymuszone ustalanie położenia elementu.

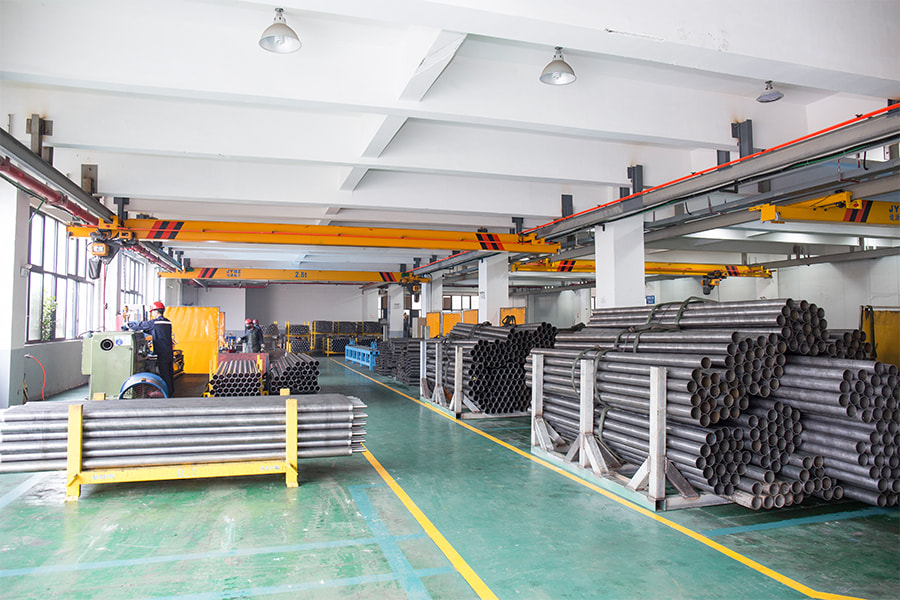

Sztywna metoda mocowania: Użyj uchwytu, zacisku lub sztywnego wspornika, aby mocno zamocować element podczas spawania i usuń go po zakończeniu spawania i ochłodzeniu do określonej temperatury. Ta metoda jest odpowiednia dla cienkich płyt lub elementów o słabej sztywności i może skutecznie kontrolować odkształcenia kątowe i odkształcenia zginania. Jiaxing Dingshi Machinery Manufacturing Co., Ltd posiada 25 dźwigów i dużą przestrzeń produkcyjną, aby sprostać wymaganiom w zakresie montażu narzędzi dla dużych komponentów i zapewnić stabilność instalacji osprzętu.

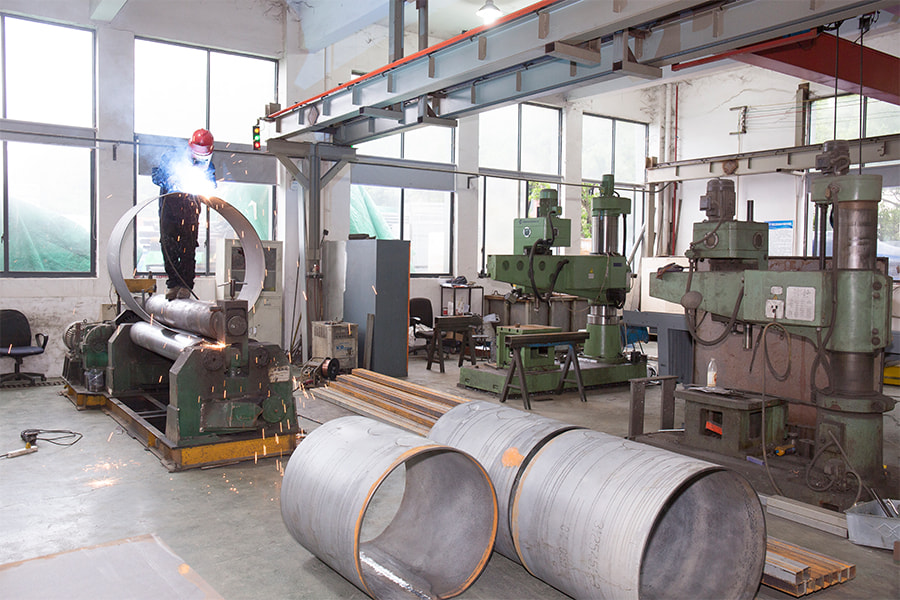

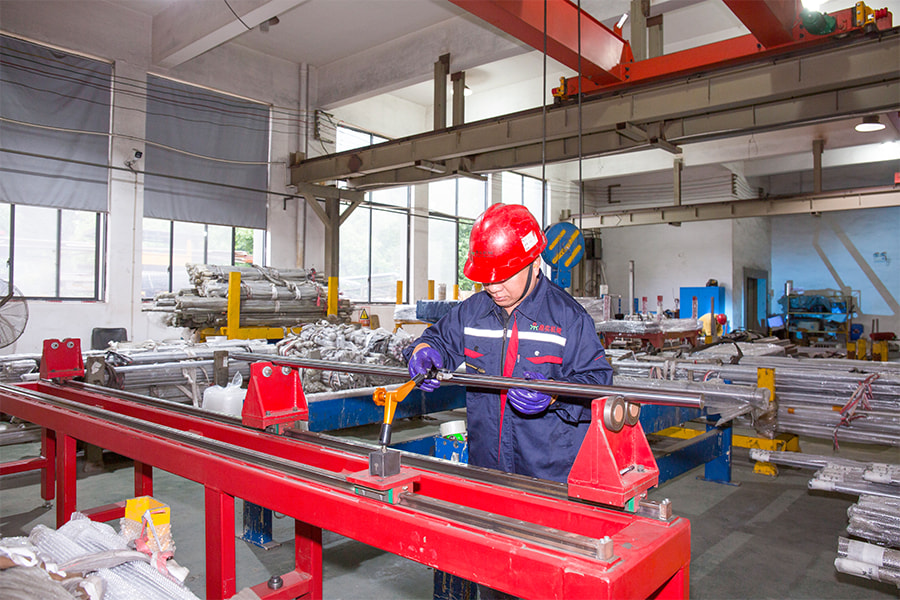

Specjalna konstrukcja przyrządu: W przypadku konstrukcji stalowej niestandardowego sprzętu, zaprojektowano specjalny przyrząd, aby dokładnie ustawić element zgodnie z kształtem, aby zapewnić, że względne położenie każdej części pozostanie niezmienione podczas spawania. Na przykład w przypadku elementów ramy stosuje się przyrząd składający się z kołków pozycjonujących i przegród, aby zapewnić pionowość i dokładność odstępu każdego pręta.
5. Obróbka odprężająca i korygująca po spawaniu
Nawet jeśli podczas procesu spawania zostaną podjęte środki kontrolne, w dalszym ciągu mogą występować naprężenia szczątkowe i niewielkie odkształcenia, które należy dalej eliminować i korygować poprzez obróbkę po spawaniu.
Metoda obróbki cieplnej: Wykonaj całkowitą lub częściową obróbkę cieplną (taką jak wyżarzanie) spawanych elementów, podgrzej elementy do określonej temperatury (zwykle 600-650 ℃), utrzymuj je w cieple przez pewien czas, a następnie powoli je schładzaj, aby uwolnić naprężenia wewnątrz materiału. W utwardzalni (70 m2) można wykorzystać obróbkę cieplną małych elementów. W przypadku dużych komponentów można zastosować lokalne ogrzewanie płomieniowe w celu wyeliminowania lokalnych naprężeń poprzez kontrolowanie temperatury i zakresu ogrzewania.
Metoda korekcji mechanicznej: W przypadku małych odkształceń powstałych na skutek spawania do korekcji wykorzystuje się siłę mechaniczną. Na przykład za pomocą giętarki można odwrócić wygięte i odkształcone elementy, a do wypoziomowania cienkiej blachy stosuje się urządzenie poziomujące. Jego 4-metrowe i 6-metrowe portalowe centra obróbcze mogą również pomóc w wysoce precyzyjnej korekcie mechanicznej, aby zapewnić, że rozmiar elementu spełnia standardy.
Obróbka starzenia wibracyjnego: Okresowe wibracje są przykładane do komponentów za pomocą sprzętu wibracyjnego w celu stopniowego uwalniania naprężeń wewnętrznych, co jest odpowiednie w przypadku dużych lub złożonych konstrukcji. Ta metoda charakteryzuje się niskim zużyciem energii, wysoką wydajnością i nie powoduje uszkodzeń termicznych komponentów. Odpowiednią metodę obróbki starzenia można wybrać w zależności od właściwości składników.
6. Kontrola jakości i optymalizacja informacji zwrotnej
Dzięki ścisłej kontroli jakości problemy z odkształceniami i naprężeniami są wykrywane na czas i przekazywane do poprzednich ogniw w celu ciągłej optymalizacji.
Wykrywanie odkształceń: Po zakończeniu spawania, za pomocą bardzo precyzyjnych urządzeń, takich jak laserowe mierniki średnicy i tachimetry, mierzy się odchylenie wymiarowe elementów w celu ustalenia, czy mieści się ono w dopuszczalnym zakresie. W przypadku komponentów poza tolerancją analizowana jest przyczyna odkształcenia i wykonywana jest korekcja wtórna.
Wykrywanie naprężeń: Technologia badań nieniszczących (taka jak analizator naprężeń rentgenowskich) służy do wykrywania rozkładu naprężeń szczątkowych wewnątrz komponentu w celu oceny, czy poziom naprężeń spełnia wymagania projektowe. Jeśli koncentracja stresu jest poważna, wymagane jest wtórne leczenie odprężające.
Mechanizm ciągłego doskonalenia: Dzięki certyfikacji systemu zarządzania jakością stworzono kompletny system identyfikowalności jakości w celu archiwizacji danych o odkształceniach i parametrów procesu każdego spawania. Zespół techniczny regularnie analizuje i podsumowuje, optymalizuje plan procesu i stale poprawia zdolność kontroli odkształceń.
